Witam wszystkich,

Postanowiłem także dołączyć do konkursu, chociaż muszę zaznaczyć, że z warsztatem ruszę dopiero za jakiś czas. Mam nadzieję, że tym razem wyrobię się czasowo i model będzie gotowy przed końcem konkursowych zmagań.

Na warsztat biorę Fiestę WRC Roberta Kubicy z jego zmagań z sezonu 2014. W Rajdzie Polski Ford był w "specjalnym" malowaniu, które od dawna chciałem uwiecznić w skali 1/24. A teraz jest ku temu bardzo dobra sposobność.

Model Belkits wzbogacę o dedykowany transkit tego samego producenta i kalki Racing Decals 43. Oczywiście dojdzie też nieco kalek imitujących włókno węglowe i kewlar. Ponieważ Robert dosyć szybko dachował i nieco pogiął blachy Fiesty, to zastanawiam się czy nie spróbuję zrobić mini dioramy z przedrajdowego serwisu. Coś w tym stylu:

A tu jedno zdjęcie z odcinka testowego:

Zdjęcia gratów, z których powstanie model wrzucę wkrótce. Jednak najpierw muszę zakończyć przynajmniej jeden z rozgrzebanych modeli, bo już zaczynam się w nich gubić Wesoly

Życzę wszystkim udanej konkursowej zabawy Wesoly

powerpablo

Brawo Ty.....fajny temacik.....i jakby nie było tez miałem w planach ten model. Tak więc....będę bardzo bacznie przyglądał się relacji z budowy....powodzenia Łukasz.

madmax

Takie założenie tematu "na wszelki wypadek żeby mi nikt tematu nie zaklepał"

A tak poważnie to fajnie że ktoś ten model w końcu ruszy bo będzie się na czym wzorować bo podobnie jak u Pawła u mnie też graty leżą i czekają na swoją kolej

woocasch

CHAOS

Powoli rozwalacie system tymi rarytasami -z czym ja do ludzi Wesoly

z Celica

woocasch

Hołkowa Celica? Jeżeli tak, to też fajny model i nie miej żadnych kompleksów Wesoly

powerpablo

woocasch

madmax

Merytorycznie to model broni się samymi zdjęciami które dałeś - felgi są, oklejenie jest, plastrony są.

Paweł a czy Ty czasem nie kombinowałeś czegoś z tymi felgami które były na odcinkach ??

powerpablo

madmax

powerpablo

madmax

woocasch

OK, trzeba ruszyć wreszcie z konkursem bo Koledzy to już pognali z tematem do przodu. Mam plan, aby w miarę na bieżąco robić fotki i wrzucać je tu na forum, zobaczymy co z tego wyniknie.

Na początek postanowiłem usunąć to co zbędne w przednim grillu:

element ten będzie w carbonie.

A kasta dziś wygląda tak:

czyli jeszcze nie jest ruszona. Ale nie będzie z nią zbyt dużo pracy, więc dzień lub dwa i powinna być w podkładzie.

powerpablo

Łukaszu miło Cię widzieć.....a tak na poważnie to wlot ładnie obrobiony i przygotowany....mam rozumieć iż w karoserii również pokusisz się o wycięcie otworów w odpowiednim miejscu.....i atrapa chłodnicy itp..... Ponadto linie podziału między zderzakiem tylnym i nadkolem tez do zrobienia.....

A tak z innej beczki to jak pierwszy raz miałem kastę w rękach i wklejałem element nadkoli do opracowania kalek to się zastanawiałem co miał na myśli producent robiąc te elementy oddzielnie a nie razem odlana kasta w całości.....

tak czy siak trzymam kciuki liczę na częstsze aktualizacje i dużo zdjęć.....

pozdrawiam
Paweł

woocasch

Paweł, oczywiście, że w karoserii odpowiednio wyciąłem miejsce na grill i pierwsze przymiarki atrapy chłodnic też już mam.
Wycięta część karoserii, została tylko poprzeczka w celu mocowania grilla:

A tak to wygląda z grillem:

A tak z pierwszą wersją chłodnic:

Linia podziału między nadkolem a zderzakiem też już jest zrobiona:

A teraz mam do was pytanie dotyczące sposobu montażu tylnego spojlera. Niby wygląda to nienajgorzej, ale raczej nie jest w 100% zgodne z prawdziwym sposobem zamocowania. Czy macie jakiś pomysł na zmianę? Obecnie postanowiłem zostawić to tak jak wymyślił to Belkits, ale jeżeli macie jakieś fajne sugestie to wezmę je pod uwagę.

Też nie rozumiem o co chodzi z tymi przednimi nadkolami. Jedyny powód jaki przychodzi mi do głowy to jakaś optymalizacja form wtryskowych lub projektowania wersji WRC i S2000 w jednym czasie.

P.S. Fotki są robione wieczorową porą i dodatkowo telefonem, ale mam nadzieję, że jakość nie jest tragiczna, bo warsztat będzie najprawdopodobniej dokumentowany w ten sposób.

madmax

powerpablo

Łukasz fajnie to wygląda......kawał dobrej roboty w dobrą stronę....a spojler ja bym zostawił z montażem pudełkowym, nie kombinowałbym z tym za bardzo.

A jak z mocowaniem podłogi w przedniej części karoserii po przeróbkach.....

CHAOS

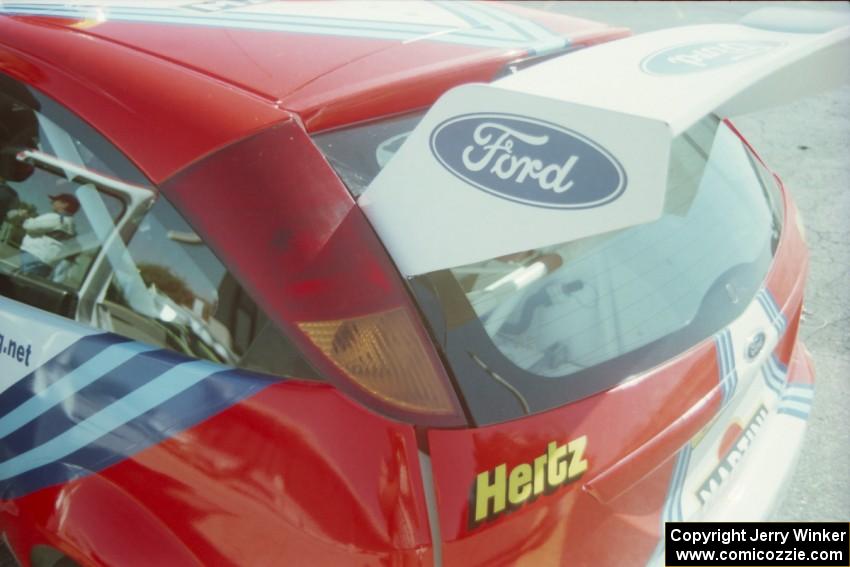

widać ze szyba jest wyciętą pod spojler-i na tym białym i na martini

powerpablo

Łukaszu.....

[link widoczny dla zalogowanych]

Masz zamiar te wszystkie gadżety przy wlocie pokazać......???

RCM_T

Niezłe przedsięwzięcie z tym grillem, ładnie to wygląda. A wloty na masce będziesz powiększał? Bo przy tak dokładnym grillu to wloty też wypadało by zrobić

.

woocasch

powerpablo

woocasch

Bardzo powoli idę do przodu. Wloty na masce są już powiększone.
Na początek porównanie, jedna strona wycięta, druga jeszcze przed operacją:

A tutaj już zakończone powiększanie:

Dziś mam w planie skorygować wloty od strony nadkoli.
Miałem nadzieję i plan, że z karoserią pójdzie mi raz dwa, a okazuje się, że nieco roboty z nią jest Wesoly

pablo0109

No i klasa;))

powerpablo

Świetnie to wygląda....robota idzie w dobrym kierunku.

woocasch · Wysłany: 13 Mar 2019, Śro 21:45 Temat postu:

Niestety prace idą mi wolniej niż planowałem i się spodziewałem, ale przynajmniej nie stoję w miejscu. Cały czas skupiam się na nadwoziu i jego różnych elementach.
Wloty powietrza na masce są już przerobione i na moje oko wyglądają jak w WRC, a cała karoseria jest już na biało, za chwilę będzie można zacząć zabawę z kalkami Wesoly

Kalki na dachowym wlocie powietrza już są, brakuje bezbarwnego:

A przedni grill i atrapa ze znaczkiem Forda są na gotowo:

Wiem, że fotki nie są idealne, ale tak to jest jak się je robi przy okazji i na szybko. Postaram się następnym razem jednak wyciągnąć normalny aparat.

Teraz kończę carbonować tylni spojler i oby w weekend pojawiły się pierwsze kalki na kaście Wesoly

madmax · Wysłany: 13 Mar 2019, Śro 22:47 Temat postu:

A co z chromem na dachu ?? Jak zamierzasz go położyć ??

krzysiekg · Wysłany: 13 Mar 2019, Śro 23:52 Temat postu:

Racing Decals 43 daje kalkę chrom w zestawie.

powerpablo · Wysłany: 14 Mar 2019, Czw 0:08 Temat postu:

No muszę przyznać iż pięknie to wygląda.....czekam na więcej....powodzenia.

woocasch · Wysłany: 14 Mar 2019, Czw 9:33 Temat postu:

woocasch · Wysłany: 28 Mar 2019, Czw 10:21 Temat postu:

Post od postem, ale widać tak musi być Wesoly

Prace idą cały czas powoli do przodu, miałem nadzieję, że do końca marca kasta będzie gotowa, ale już widzę, że nie ma na to zbyt dużych szans. Tylni spojler już jest na gotowo. Karbon, smoke, kalki z logotypami i bezbarwy siadły dosyć dobrze - niestety nie strzeliłem fotki, ale nadrobię to następnym razem.

Co do samej karoserii to położyłem dwie pierwsze kalki i muszę powiedzieć, że pierwsze wrażenie jest bardzo dobre. Tzn. kalki fajnie reagują na płyny, są dobrze zwymiarowane i ogólnie podobają mi się Wesoly

Mam nadzieję, że reszta kalki jest tak samo dobrze dopasowana do karoserii i wszystko dobrze siądzie. OK, dość pisania, czas na kilka szybkich, wczorajszych zdjęć:

Jest szansa, mała, ale zawsze jakaś, że uda się zmieścić w konkursowym terminie Wesoly

madmax · Wysłany: 28 Mar 2019, Czw 10:59 Temat postu:

wygląda naprawdę nieźle
z naklejką chromu uważaj przy nakładaniu bo często "pcha" się tam powietrze a jak się tam dostanie to amen w pacierzu

powerpablo · Wysłany: 28 Mar 2019, Czw 11:57 Temat postu:

Kasta nabiera kolorów, bardzo ładnie to wygląda i czekamy na więcej.....

woocasch · Wysłany: 28 Mar 2019, Czw 12:29 Temat postu:

Dzięki

A co do chromowej naklejki na dach, to obawiam się jej nakładania, dlatego odwlekam jej położenia na ostatni możliwy moment Wesoly

powerpablo · Wysłany: 28 Mar 2019, Czw 12:55 Temat postu:

A dlaczego masz obawy? Ja kładłem kalki chrom podajże z S27 nie raz i nie miałem większego kłopotu przy dużych płaszczyznach jeśli pozbywasz się płynów itp z pod kalki to trzeba uważać by nie porysować, Masz większy kawałek tej kalki to zrób próbę na jakimś niepotrzebnym elemencie...dlaczego bo delikatniej mówiąc dużo ciężej ją wówczas usunąć.....

woocasch · Wysłany: 28 Mar 2019, Czw 13:45 Temat postu:

Tylko, że z pobieżnej "analizy" to to nie jest kalka tylko naklejka:

A próbne oklejenie mam w planie, może po prostu przykleję ją na mokro, żeby była możliwość dobrego ułożenia. Ale najpierw muszę położyć inne kalki, a znając moje tempo to zejdzie mi z tym nieco.

powerpablo · Wysłany: 28 Mar 2019, Czw 14:28 Temat postu:

A jeśli to jest naklejka to delikatnie mówiąc sprawa ma się inaczej. Przy takich małych elementach nie proponuję kłaść na wodę lub inne płyny. Zanim woda odparuje to trochę czasu trzeba a z tego co się orientuję to ta folia chrom jest cienka lecz sztywna i łatwo ją t.z. "połamać" można potem delikatnie podgrzać tu i ówdzie. A aplikacja jest prosta zaczynasz z jednej strony wcierając czymś miękkim by nie porysować nakielki. Taką folie posiadam to jak zepsujesz to Cię obdaruję kilkoma arkuszami .....hehe

madmax · Wysłany: 29 Mar 2019, Pią 1:21 Temat postu:

Myślę że na tym zbędnym fragmencie da się spokojnie przeprowadzić jakieś testy

woocasch

W ciągu ostatniego miesiąca prace nieco poszły do przodu. Karoseria jest w zasadzie gotowa, tylko muszę jeszcze dopracować naklejkę na dachu.
Kilka fotek w trakcie prac:

I aktualny stan:

Do tego doszło też podwozie:

I jeszcze dzisiejsza praca nad kołami:

Elementy wnętrza są w trakcie obróbki, jak dobrze pójdzie to tydzień/dwa i będzie gotowe. Pozostanie oszklenie i złożenie tego w całość Wesoly

powerpablo

No proszę Łukaszu na prawdę niezłe to wygląda....super robota. Tylko wyglądać teraz końca prac....
Podwozie również ładnie się prezentuje....

madmax

Widzę że niestety moje obawy co do srebrnej naklejki na dach nie były bezpodstawne i są miejsca w których ona odstaje.
Podwozie wyszło bardzo ładnie choć jakoś tak jednolita - bardzo podoba mi się natomiast wydech oraz tunel - ta okleina jest fabryczna czy to jakiś Twój patent ??

woocasch

Dokładnie, naklejka to jak do tej pory w sumie jedyny element, który nie wyszedł tak jak powinien. Ale może coś się jeszcze uda poprawić Wesoly

Podwozie jest jednolite, bo wszystko jest przykryte płytami. Co imitacji izolacji termicznej na wydechu i tunelu to do tej pory używałem sreberek z paczek po papierosach. Ale ponieważ ilość palaczy w moim otoczeniu dosyć mocno się skurczyła byłem zmuszony poszukać innego rozwiązania. Tym razem była to pierwsza próba z [link widoczny dla zalogowanych] pomalowanym na srebrno X-11. Efekt jest wg mnie wystarczająco dobry, aby taką metodę nadal stosować. Zapewne podobne produkty innych producentów także będą się dobrze sprawdzać, ale w tym wypadku użyłem akurat ten typ.

pablo0109

Łukaszu mogłeś ten chrom pomalować molotovem z aero i była by petarda Mruga

woocasch

Problem jest taki, że do tej pory nie mam i nie używam aero Smutny

pablo0109

madmax

pablo0109

Maćku ja pracownie ,,pseudo,, mam w piwnicy a mieszkam w bloku z wielkiej płyty wiec uważam że to żadna przeszkoda.
Nikogo nie będę namawiał na zakup aero chociaż nie ukrywam że praca i sens modelarski to właśnie ten kierunek i nie trzeba wydawać na to fortuny.
Sam maluje Chińczykiem za 50zl i daje radę Mruga

krzysiekg

Szkoda, że nakleiłeś już plastron na dach. S27 ma świetna kalkę chrom.

edit:
[link widoczny dla zalogowanych]

woocasch

Ale jak widać na podanym linku już nie jest ona produkowana Sad
