dla strugających w domowym zaciszu

Jacek Kempiński

Długo zastanawiałem się czy umieścić aktualny model nad którym pracuje.A to dlatego że u mnie potrwa to około 2-3 lat.Model chcę zrobić jeżdżący lecz nie na wyścigi. Liczę na Waszą pomoc co do estetyki lub sugestii dotyczących innych rzeczy. W niektórych przypadkach będę musiał nagiąć skale szczególnie w podwoziu i napędzie , aby nie popełnić błędów z poprzedniego modelu .
Chciałem pokazać co mam już i ewentualnie jak byście mieli uwagi to jeszcze idzie poprawić
Lotus 78 plany
[link widoczny dla zalogowanych]

Koła przednie i tylne .Są w skali 1:10.Wymiary opon dostałem z Avon do tylnych dali mi sugestie i rozmiar bo już takich nie produkuje się
.
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

Teraz pracuje nad makietą silnika , w środku będzie umieszczony silnik elektryczny leci z ameryki bo bliżej nie było bo musiałem dostosować do skali silnika. Ma średnice fi 26 mm tyle co koło zamachowe.
[link widoczny dla zalogowanych]
Prosił bym o sugestie jak wykonać małe śrubki bo nie wszędzie muszę dać M 2 takie jak tutaj widać.
Plany i to co udało mi się zebrać będe umieszczał w innym dziale .
(Chyba się Wam nie znudzi trochę potrwa.

madmax

Temat bardziej nadawał by się do działu Auta Sportowe wiec MoD będzie musiał go przenieść.

Co do długości prac nad modelem to bym się nie przejmował większość modeli na tym forum jest w skali 1/24 i pomimo że są to modele "pomaluj i posklejaj" prace nad nimi też potrafią trwać koło roku.

Całość planów i jakieś dokumentacji również możesz dawać w tym temacie

GTiStyle

To jest prawdziwe struganie : )

Jacek Kempiński

musiałem zmniejszyć tylne koła bo nie były w skali

[URL=https://imageshack.com/i/nd1gk9j]

[/URL]

Thombike

Hmmm...miałem to napisac już po pierwszym spojrzeniu ale...uznałem że się nie znam Wesoly

Jacek Kempiński

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
Chociaż zostało dużo do rzeźbienia mam pytanie bo musze w tym miejscu wiedzieć .Pokrywa zaworów jest czarna i pewne elementy czy zostawić tak jak jest i tylko wypolerować czy malować . Najlepiej było by kadmować bo z malowaniem jest różnie.Czy odstępstwo takie mogło by być bez malowania.

Thombike

wtedy nie bedzie repliki. o ile w przypadku "cywilów" mozna sobie pozwalać na różne odstepstwa to tu...no jest to odwzorowanie pojazdu, którego było...kilka sztuk więc wg. mnie obowiązuje wierność 100%

STI22B

Bez dwóch zdań, to jest naprawdę benedyktyńska praca. Życzę powodzenia i będę chętnie zaglądał do tego wątku. Korpus silnika wygląda super Wesoly

madmax

Jacku pamiętaj że to Twój model - wiadomo że pomalowane wygląda znacznie bardziej efektownie ale na kompromisy też trzeba czasem iść więc jeśli tego nie pomalujesz to tragedii nie będzie tym bardziej że znowu budujesz model "z niczego"

Jacek Kempiński

Chciał bym pomalować korpus ale boje się że malując farba spłynie i z napisu nici a jest chyba 0,4 mm wysokie litery . Napis FORD trzeba jeszcze pomalować na biało .Najlepiej było by pokadmować na czarno ale nie wiem czy ktoś zrobił by to a sam nie znam się na kadmowaniu.Ponoć można to domowym sposobem zrobić.Nie chciał bym s.......ć wyglądu.

Jacek Kempiński

Myślę że wyjdzie miałem obawy ale chyba nie potrzebnie.
[link widoczny dla zalogowanych]

kriskristoffers

Czyli można Wesoly

Brawo za zapał i postępy. Jak masz wątpliwości lepiej zapytać na pewno zawsze pomożemy. /a jak zrobisz model "zgodnie z papierami" to zobaczysz jaką będziesz miał satysfakcję

GTiStyle

Dla mnie gość szaleje Wesoly

Elegancko

madmax

Myślę że wygląda bardzo ładnie - czyli wniosek z tego że nie ma co się bać nowych wyzwań - a jak znam życie to za kilka miesięcy stwierdzisz "qr*** przecież mogłem to zrobić inaczej"

Jacek Kempiński

Z tym poprawianiem to jest racja bo zrobiłem korpus a już inaczej bym robił tak jak w poprzednim modelu odstawiłem go na półkę bo zacząłem go poprawiać . Jest zakończony i nie tykam go już .ale chciałem w innej sprawie
[link widoczny dla zalogowanych]
Robię miniaturki śrub a że są z mosiądzu i kolor mi nie odpowiada. Co lepiej zrobić pomalować ale na jaki kolor albo ocynować i będą takie jak korpus.

madmax

Nie wiem czy dobrze zrozumiałem ale może X10 albo XF56 od Tamiya - sporo elementów silnika, skrzyń biegów, napędów i tarcz hamulcowych jest malowane tymi kolorami - może będzie pasować.

10 jest ciemniejsza, 56 jaśniejsza (choć nie jestem pewien czy dokładnie tych kolorów użyłem przy malowaniu tych elementów)

Jacek Kempiński · Wysłany: 02 Mar 2014, Nie 17:21 Temat postu:

Praca nad gaźnikami aparat zapłonowy i cewka

Jacek Kempiński · Wysłany: 04 Mar 2014, Wto 19:30 Temat postu:

Gaźniki po montowane

szpaku86 · Wysłany: 24 Mar 2014, Pon 11:34 Temat postu:

Całokształt robi ogromne wrażenie !

Powodzenia w dalszych pracach !

Jacek Kempiński

Prace nad pompami wodnymi , olejową i filtrem olejowym

Jacek Kempiński

https://www.youtube.com/watch?v=AQpn8CytIEc
Na razie zakończyłem ,teraz reszta sprzęgło .mechanizm różnicowy

Jacek Kempiński

Obudowa sprzęgła i koło zamachowe

Tarcza sprzęgła w kole zamachowym

gotowa obudowa sprzęgła wraz z sprzęgłem .

Jacek Kempiński

Sprzęgiełko gotowe

https://www.youtube.com/watch?v=ESAoxKFeG8I

Jacek Kempiński

Prace trwają

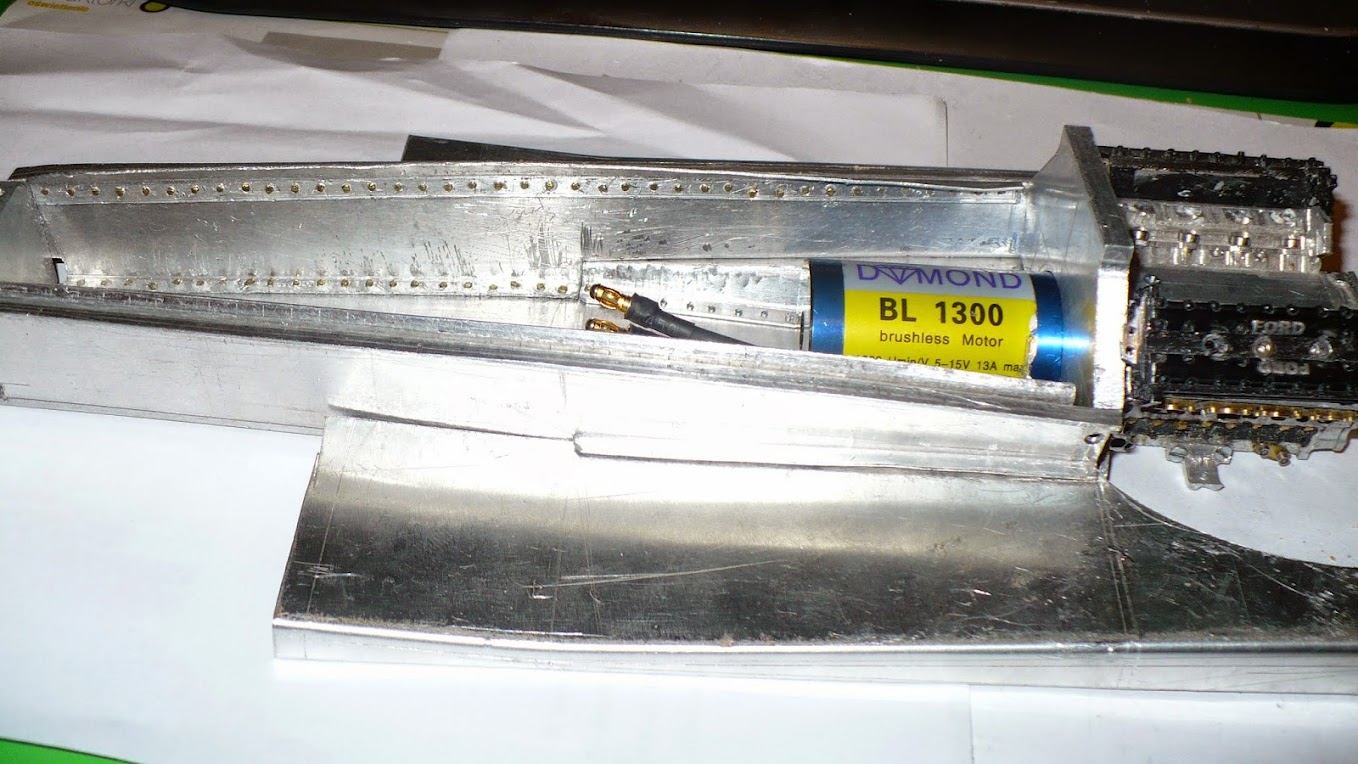

skompletowałem elektronike .może ulec zmianie akumulatorek i serwa .

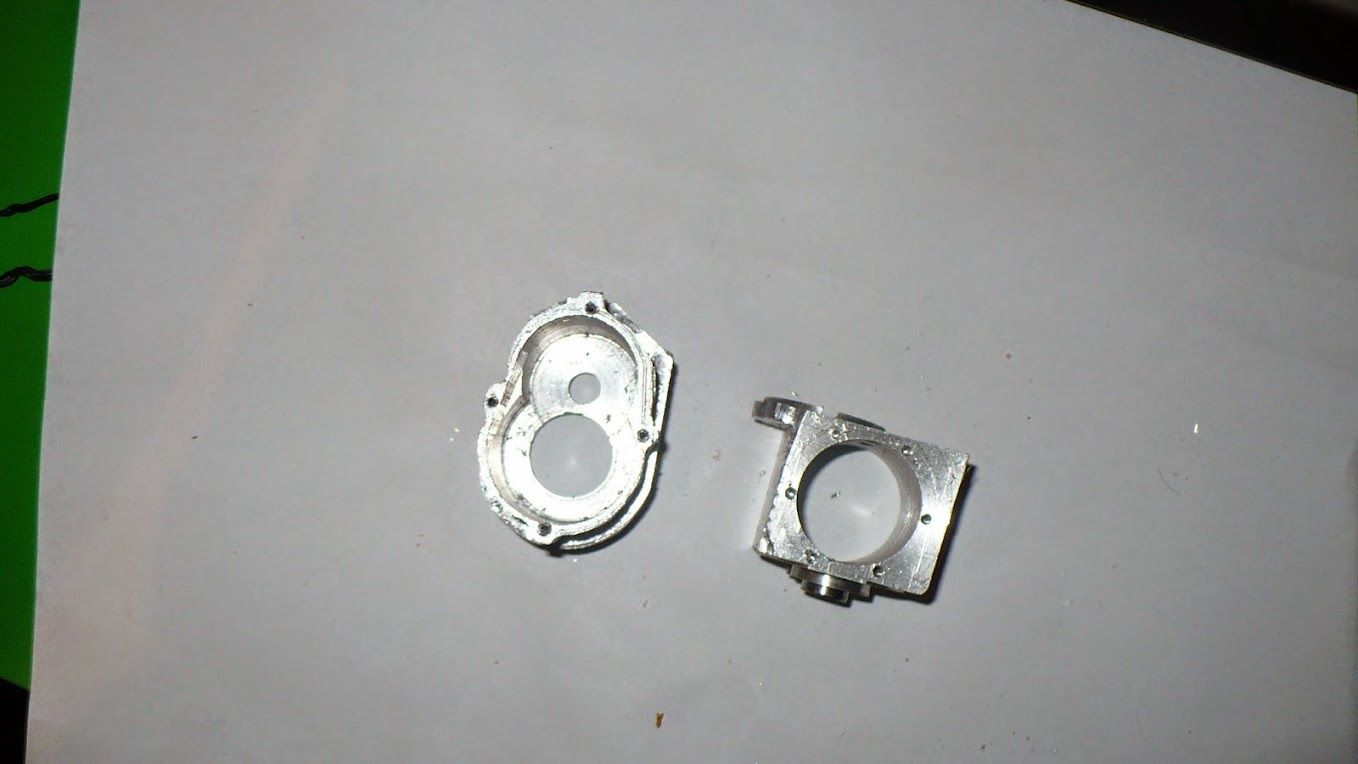

Prace przy obudowie dyferencjału i skrzyni biegów

A to cały blok napędowy

Serce dyferencjału

madmax

Jacku coś dla Ciebie - mogło by się przydać w budowie
[link widoczny dla zalogowanych]

Jacek Kempiński

Dzięki , żeby wiedzieć co jest w środku to bym kupił lobię mieć literaturę o tym co buduje .Do Corvetty gość od oryginalnej podarował mi książkę serwisową stąd mogłem odtworzyć karoserie Wesoly

madmax

Pogadaj z VVitkiem może da rade gdzieś wykopać ten album.

tymczasem galeria modelu w skali 1/12 więc też może się przydać.
[link widoczny dla zalogowanych]

Jacek Kempiński

Duże wyzwanie aby upodobnic do oryginału zwłaszcza skrzynia biegów .U mnie będzie wyglądać inaczej muszę dostosować do realiów

Jacek Kempiński

A tutaj uruchomienie silnika
https://www.youtube.com/watch?v=T8t-Ph8DXy4

Jacek Kempiński

Lotus na tym etapie Wesoly

https://www.youtube.com/watch?v=bqjTRLK5mYs

Jacek Kempiński

A oto Andretti

Jacek Kempiński

Karoseria na półmetku

Jacek Kempiński

Pierwsze ożywienie Lotusa
https://www.youtube.com/watch?v=8rzXKQYVDw0

Jacek Kempiński

Dokładny przebieg na stronie
[link widoczny dla zalogowanych]

a mniej dokładniej tutaj [link widoczny dla zalogowanych]

madmax

Jacku wybacz ale po to jest forum i takie jest jego założenie żeby postęp prac prezentować na nim, a nie podrzucać tylko linki.

Jacek Kempiński

Mam pytanko jak powklejać fotki które zniknęły i czy jest możliwość umieszczania filmików aby były wyświetlane na stronie

kriskristoffers

Jak mam zobaczyć budowę modelu jak nie mam FB?
Very Happy

madmax

Jacek Kempiński

Jak się Wam nie znudziło wszak to już ze dwa lata Was zanudzam ale przewiduje jeszcze dwa lata. Szybciej jakoś sie nie da .ale muszę Was odesłać na You Tube bo musicie zobaczyć filmik jak to działa .
Zrobiłem listwę zębatą do skręcania bo Lotus taką posiadał i musiałem upodobnić do oryginału .

https://www.youtube.com/watch?v=oIvwH9Pu8D4

Jeszcze zaległy filmik z ostatecznego wyglądu silnika
https://www.youtube.com/watch?v=uAkjbPbm91Q
https://www.youtube.com/watch?v=AQpn8CytIEc

madmax

Nie znudziło się i się na pewno nie znudzi - bo projekt jest bardzo nie typowy i bardzo ambitny - poza tym tworzysz od podstaw "coś" z "niczego" a to się zawsze świetnie ogląda.
Filmiki są też ok szczególnie jak pokazuje takie rzeczy jak ta przekładnia czyli ruchome - za to zdjęcia silnika były by znacznie lepsze bo można dokładniej wszystko sobie obejrzeć i się przyjrzeć - i jakby o to mi chodziło w swojej wypowiedzi - poza tym do zdjęc się zawsze łatwiej wraca

Dobra robota.

Jacek Kempiński

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
Zawsze wstawiało obrazek a teraz przestało , malutka podpowiedź
Już działa po pół dnia Wesoly

Jacek Kempiński

Przedstawić chciałem zawieszenie przednie .Dolny i górny wahacz wykonałem z płaskownika aluminiowego . Całe mocowanie górnego wahacza jest z rurek 2 mm .

https://www.youtube.com/watch?v=tjvTvoU23U0
Zawieszenie jest odwzorowaniem oryginału posiada także stabilizator
https://www.youtube.com/watch?v=L6wPWEB8xjI

CHAOS

fotki spoko-ciekawe to co tworzysz

ale trochę duze 800 pixli starczy w zupelnosci

madmax

Jacku zgodnie z regulaminem zdjęcia mają mieć rozmiar 800x600 (1024 też są tolerowane) te które dałeś są dużo za duże - prośba o zmianę bo zostaną usunięte.

Jacek Kempiński

Postaram się

CHAOS

fotki teraz ogarniam wzrokiem -dzięki za zmiany -

Jacek Kempiński

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

madmax

Widzę że opornie więc może w taki sposób

[link widoczny dla zalogowanych] - proponuję założyć sobie na nim konto
zdjęcia najlepiej w rozmiarze 800x600 (choć admini przymykają oko też na 1024 - większe już są usuwane)
można tworzyć sobie katalogi itp żeby łatwiej było się połapać gdzie co jest
wybierasz niebieski prostokąt z napisem Upload
wybierasz zdjęcie które chcesz wrzucić i na nie kliknasz (można wrzucać zdjęcia "hurtowo" )
po załadowaniu przejdzie Ci do następnej strony,
wybierasz zdjęcie które chcesz wrzucić i po przejściu do kolejnej strony prawej od zdjęcia będziesz miał cztery opcje do wyboru (zaznaczone na zdjęciu czerwonym prostokątem):
Email&IM
Direct
HTML
wybierasz IMG - link powinien ci się podświetlić (na żółto) i skopiować (do pamięci przeglądarki) albo po prostu go kopiujesz i wklejasz na forum

[link widoczny dla zalogowanych]

zdjęcia oddzielasz ENTER

CHAOS

a ja normalnie w paint zmieniam wielkość wedlug pixeli i wsadzam na [link widoczny dla zalogowanych]

madmax

Można zmieniać wielkość w Paincie tylko że on ma tendencję do "zcinania jakości" zdjęcia - jeśli masz zainstalowanego jakiegoś Offica to w jego pakiecie jest na pewno jakiś Picture Menager więc popróbuj sobie z nim - zmiana samego rozmiaru jest banalnie prosta.
